BR系列 油雾回收器 油雾回收机安装注意事项

安装 事项:适用于CNC车床,CNC综合切削加工中心密闭式半密闭式作业空间之油雾净化收集等。 加工中心或自动床(特别是高速磨床、雾状物中夹杂大量粉尘、高压力零部件清洗设备)高速切削产生的油雾.及其他产生油雾的机器设备。

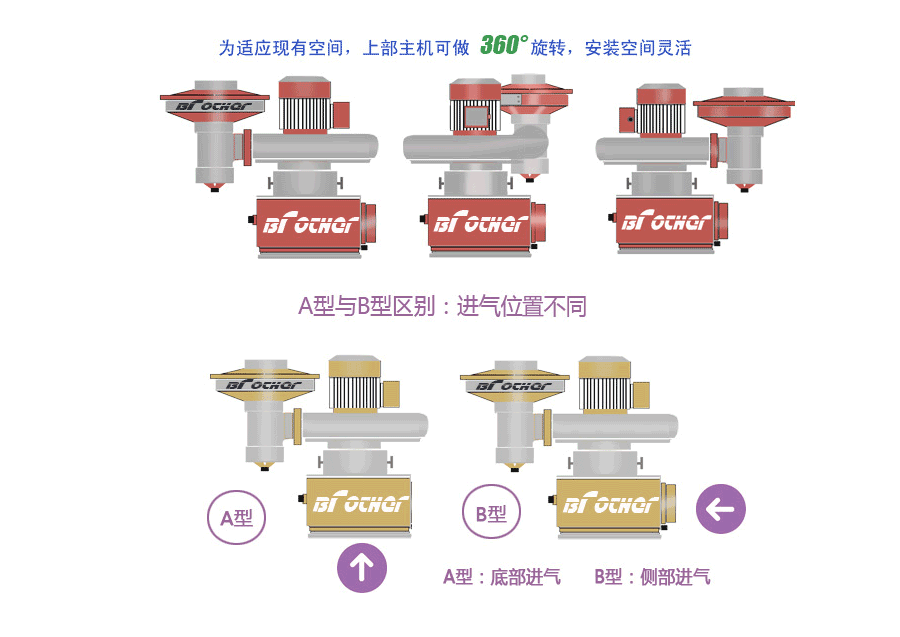

BR系列安装简便,安装位置方面除一些特殊场合(如顶部为弧形结构或几乎没有可利用空间),一般情形皆直接安置在加工机器的上方。其底部占用面积较小,且上部主机为适应现有空间环境可作360度水平旋转,不会占用过多的安装面积及空间。

综合力学分离原理 高效益 高可靠性

油雾回收器

A型为底部进气方式,B型为侧部进气方式。

    因很多情形下需要确定一个最佳吸气口开设位置,而吸气口位置选择好后,在此位置又未必正好有可以安放收集器的空间,所以大多情况下,选择B型将会更好地应对这一问题,B型另外配设连接管及连接法兰,选择位置比较灵活,只要有可安放的空间位置,吸气口在何处选择都不会收到限制。

    现在很多加工机器,出厂时已经在顶部或侧部留有排雾口,这种情况安装将更便捷。没有留有排雾口的机器,在选择开设排雾口前可参考以下几点:通常以活动门起始位置作为一个基点,寻找立体框架内相对对角线位置,在此对角线上平面或侧平面开部分加工机器本身已存在较大漏风的地方,排雾口尽量不要开设此处,避免因直通外部大气而给收集效率造成下降。与切削液喷出点保有适当距离,避免直接吸出切削液。

    大型加工机器,由于内部空间大,油雾散发区域广,部分油雾与排雾口距离过远,此时可考虑在距切削点适当距离处加装内部集气管罩,同时考虑避免影响加工刀具的行程。可选择塑胶硬管,或可承受一定负压的伸缩管连接加工机器上排雾口至油雾净化收集器吸入口。各部管路应尽量保持顺畅,以降低风阻,排油管应通到工具机油箱以再回收使用,注意:排油管下端不可直接插入油液内,应与液面保有适当距离,确保排油顺畅。

    若要100%无残留余气,可在排气口接管将残余气体排至室外,同时也可适度降低噪音。 若自行加装内部集气管罩,选择硬管安装较为适宜。安装前先将主机机身与集油箱分离,注意预保留好保养角度及空间,选择好适当的安装位置后,放置集油箱于安装平面上,参照底部实物尺寸将螺丝孔做好标记并钻穿孔位;在加工机器上平面或侧平面,依照已选择好的位置,参照排雾口法兰实物尺寸将内径通孔和外围螺丝孔做好标记,可用开孔器旋开内径通孔,再将法兰螺丝孔钻穿。
