BE系列 油雾收集器工作原理-主体力学原理

精密加工设备配套超值之选

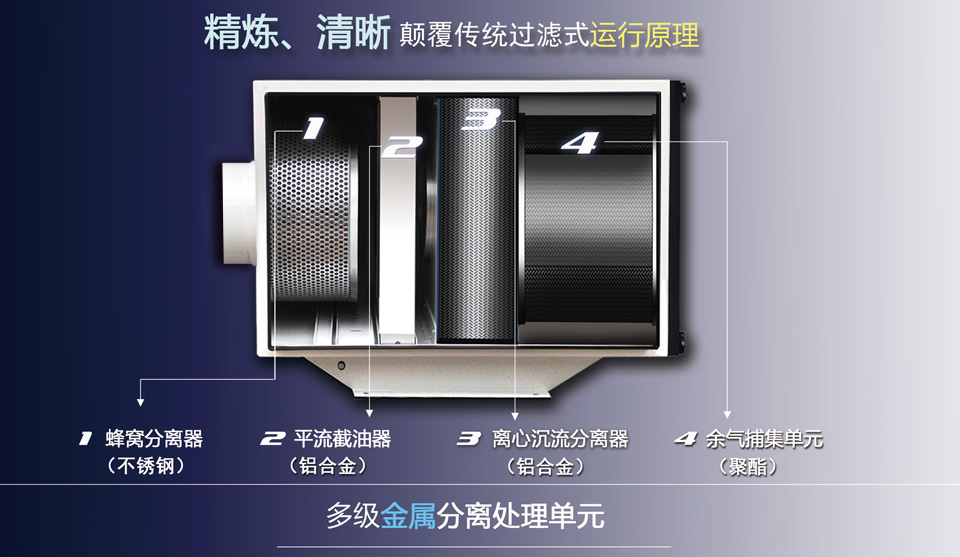

油雾收集器工作原理



  1.蜂窝分离器  含有油雾、油烟、水汽、粉尘等混合气体由入口快速进入蜂窝分离器,受惯性原理作用,较大的油滴、油珠碰撞到阶梯端面向下流出,束状气体被众多蜂窝分割,进入壁腔进行分离,分离后的气体由各个蜂窝端口向四周排出。

  2.平流截油器   此时的油雾收集器工作原理产生一些变化:束状气流被第一级匀流呈接近水平方向进入平流截油器,平流截油器的端面有数量众多的类似水平放置的漏斗结构叠合组成,每个张开的斗口迎接迎面而来的混合气体,每个独立的斗口至斗尾都是由大到小的气流通道结构,因此通过的气流瞬间被压缩,气流中的细小液体颗粒急速凝聚成较大油滴,由斗尾排出到叠合的凹槽中并与其他斗尾液体汇合,沿垂直方向向下流出,被压缩的气体由斗尾排出后改变流向通过数次绕行后排出截油器。

  3.离心沉流分离器 排出的气体再次汇合成束状进入高速旋转的叶轮内,叶轮内的气体被再次压缩且沿叶片径向产生加速度,形成高速离心力,因气、液、固体的比值不同,受离心力作用的气体中,一些细小油雾颗粒以及更细微的气溶胶粒子沿叶径方向被甩向沉流分离器,沉流分离器含有隔腔,油液粒子进入隔腔内难以再次流出与气流混合,且凝聚向下沉降,气体则沿叶轮水平方向向后推进,气液被再次分离。

  4.余气捕集单元  处理后的油雾气体所含油雾比值降至更低值,再经由余气处理单元整流、拦截、扩散运动后凝聚成液态返回收集槽重复使用,被连续处理后的油雾气体受(VanderWaals)万得瓦尔斯力原理作用,于终端排出洁净的气体。



轻松解决油雾引起的一系列问题
