沉流分离技术
资料将沉流分离列为EC-ST主体处理技术之一，相应中国发明专利技术背景。
百瑞泽机械式油雾分离产品体系
EC-ST：多级气液分离主体 + 两种尾部处理配置
EC-ST系列产品资料明确标注“运用沉流分离技术”，并采用蜂窝分离、沉流分离、余气捕集等机械式处理单元。 根据尾部处理需求，系列提供圆筒形过滤单元与方箱形活性炭复合高效单元两种配置。
两种尾部配置
配置1采用圆筒形过滤单元；配置2采用方箱形活性炭复合高效单元，适用于不同净化目标。
10-40m³/min风量范围
EC-1ST至EC-4ST四档型号，对应10、20、30、40m³/min最大风量。
主体金属分离元件可维护复用
前两级为金属气液分离元件，可通过清吹或清洗后继续使用。
EC-ST系列产品。

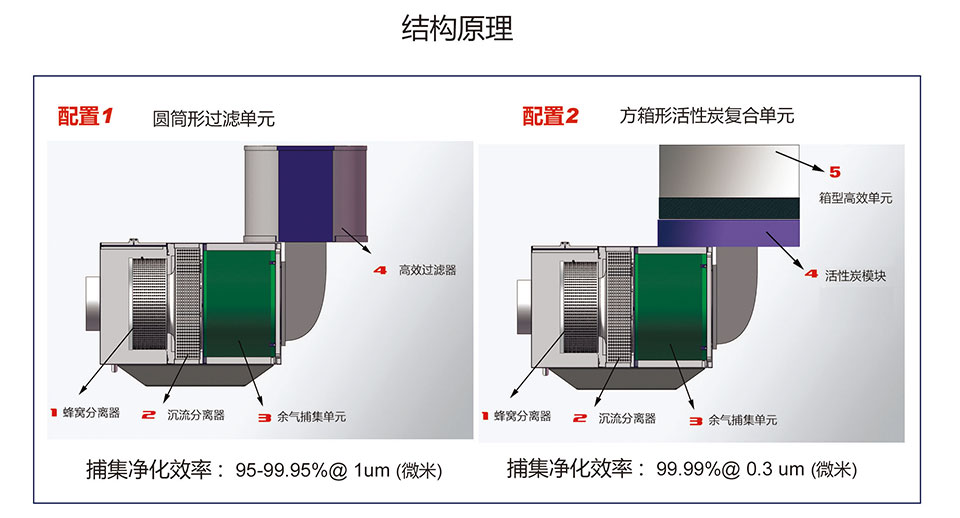

结构原理与两种配置
EC-ST两种配置共享前三个主体处理阶段：蜂窝分离器、沉流分离器与余气捕集单元。 差异主要位于尾部处理配置。
1 蜂窝分离器
作为前级机械式气液分离单元，对进入设备的油雾气流进行预处理。
2 沉流分离器
利用相应流动与分离路径继续促进油液与空气分离，是EC-ST的重要主体技术单元。
3 余气捕集单元
对前级处理后的剩余油雾进一步捕集，并为尾部处理降低负荷。
配置1：圆筒形过滤单元
尾部结构：圆筒形高效过滤器。
效率标注：H12等级；1μm条件下约99.95%。
配置2：方箱形活性炭复合高效单元
尾部结构：活性炭模块 + 箱型高效单元。
效率标注：H13等级；0.3μm条件下99.99%。
EC-1ST / EC-2ST / EC-3ST / EC-4ST主要技术参数
| 型号 | 电源 | 电机功率 | 最大风量 | 最大压力 | 噪音值 | 重量 | 吸入口径 |
|---|---|---|---|---|---|---|---|
| EC-1ST | 三相220V或380V 50/60Hz |
0.25kW | 10m³/min（50Hz） | 1.0kPa（50Hz） | 70±2dB(A)以下 | 30kg | 148mm |
| EC-2ST | 0.37kW | 20m³/min（50Hz） | 1.2kPa（50Hz） | 37kg | 178mm | ||
| EC-3ST | 0.75kW | 30m³/min（50Hz） | 1.5kPa（50Hz） | 45kg | 198mm | ||
| EC-4ST | 1.1kW | 40m³/min（50Hz） | 1.6kPa（50Hz） | 50kg | 248mm |
产品资料明确提示：不同配置对应的过滤效率存在差异。实际选型还应结合污染物类型、设备规模、安装空间及尾部处理要求。

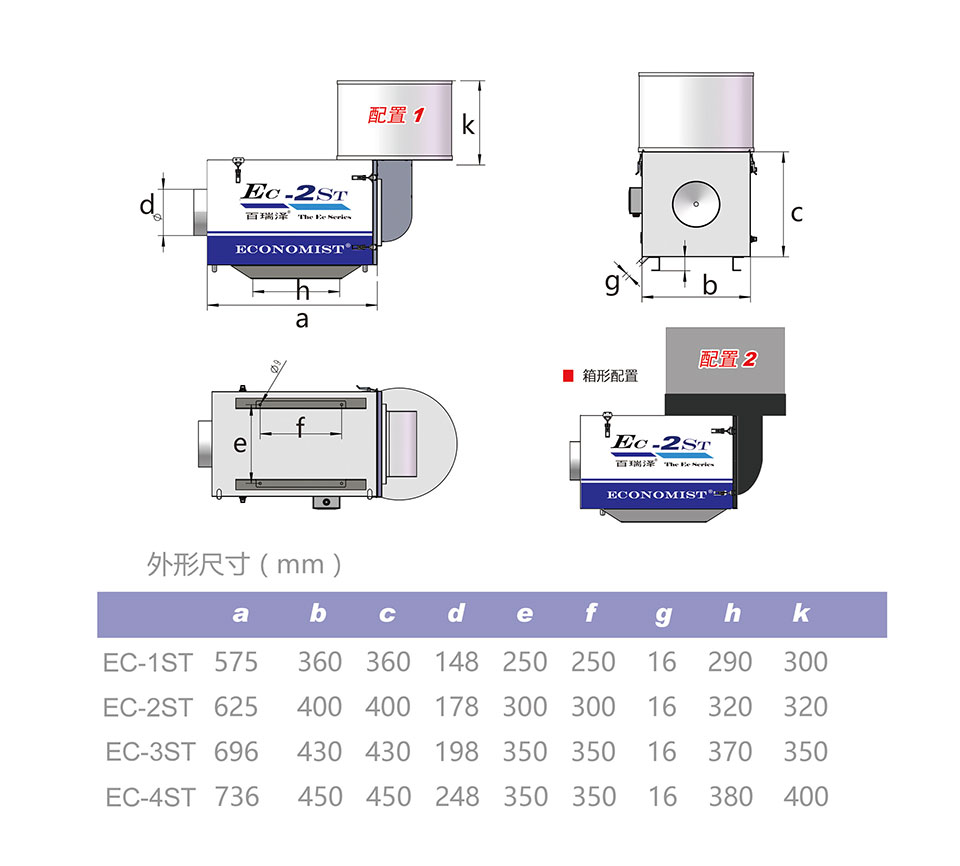

外形尺寸
| 型号 | a | b | c | d | e | f | g | h | k |
|---|---|---|---|---|---|---|---|---|---|
| EC-1ST | 575 | 360 | 360 | 148 | 250 | 250 | 16 | 290 | 300 |
| EC-2ST | 625 | 400 | 400 | 178 | 300 | 300 | 16 | 320 | 320 |
| EC-3ST | 696 | 430 | 430 | 198 | 350 | 350 | 16 | 370 | 350 |
| EC-4ST | 736 | 450 | 450 | 248 | 350 | 350 | 16 | 380 | 400 |
尺寸单位：mm。具体安装尺寸与接口配置以正式技术资料及实际订单为准。
维护方式与耗材边界
第1、2级：金属气液分离元件
前两级属于金属分离元件，不作为一次性耗材使用；维护时可通过清吹或清洗后复位继续使用。
第3级：余气捕集单元
此单元为可清吹或清洗后重复使用的材料单元，但重复清洗次数有限，最终应根据实际状态更换。
第4级：尾部过滤单元
根据配置不同为圆筒形或方箱形尾部单元。建议定期检查、清洁或更换的维护要求。
例行维护周期
产品资料建议约6-12个月进行一次例行维护；实际周期应根据油雾负荷、运行时间和现场环境调整。

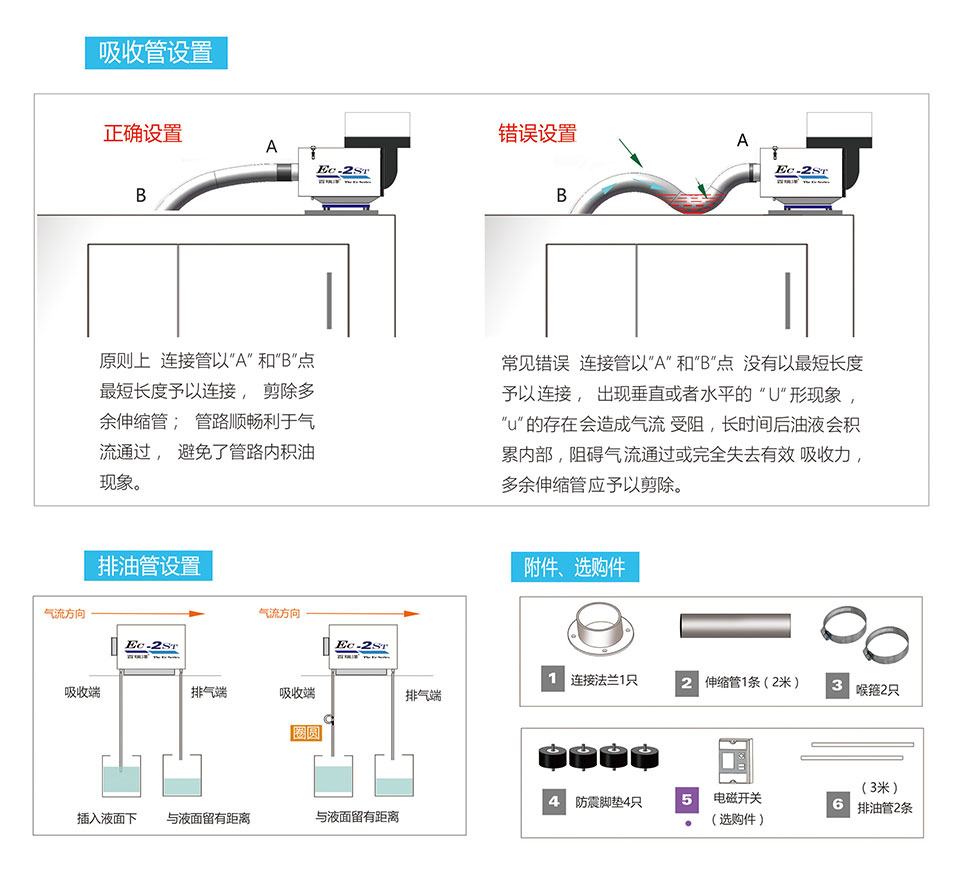

安装方式与管路设置
EC-ST多数情况下可安装在设备上方；特殊现场可设置支架。 吸收管路应尽量缩短连接路径，避免形成垂直或水平的“U”形低点，以减少油液在管路内积聚和吸收能力下降。
排油管的设置同样应避免不合理液封或距离，具体连接方式应结合设备位置、排油方向和现场安装条件确定。

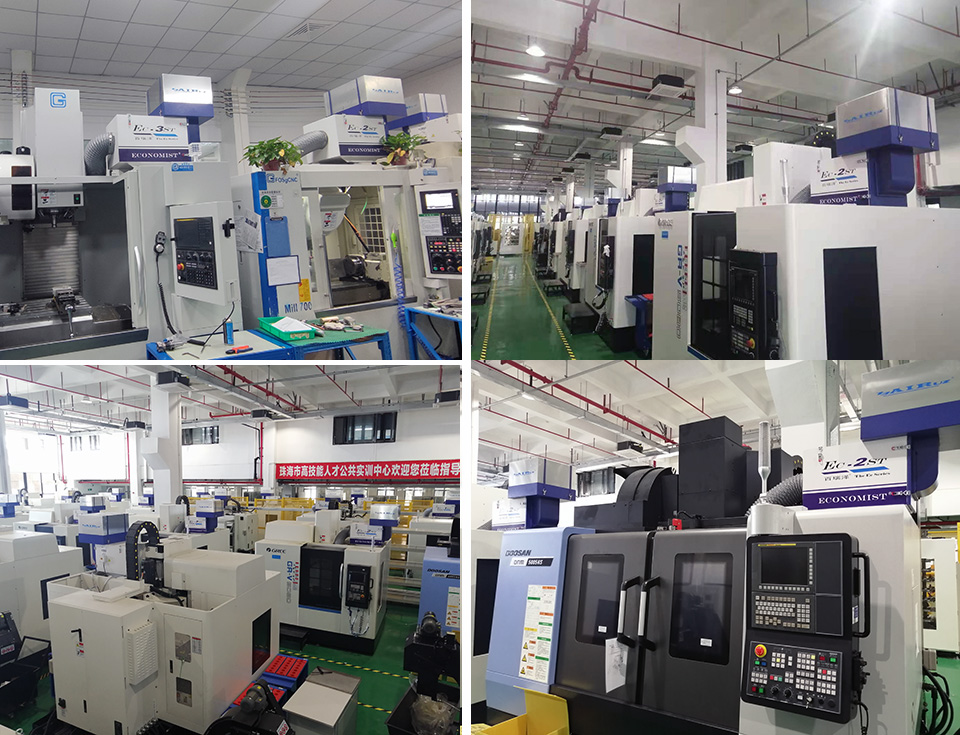

主要应用范围
EC-ST产品应用范围包括：
- CNC加工中心、NC车床、铣床、CNC车床、磨床、钻床、滚齿机等金属加工设备；
- 放电加工机、压铸机、零部件清洗机、冷镦机、淬火设备、锻造设备等；
- 塑料成形机、玻璃镜片加工研磨设备、食品机械等；
- 其他产生油雾、水雾、烟雾、混合粉尘及异味的机器设备和系统。
EC-ST适用范围广不代表所有污染物可用同一配置处理。具体型号与尾部配置应根据污染物特征、浓度、风量和排放/回风目标进行选择。
产品资料与技术证据
EC-ST系列产品资料
包含结构原理、两种尾部配置、四个型号参数、维护说明、安装形式及应用范围等内容。
查看产品PDF →产品选型与应用咨询
实际型号与配置应结合加工设备、油雾浓度、风量、安装空间及对后级洁净度的要求确定。
咨询产品选型 →
总结：EC系列对非高浓度油烟油雾场景，在需求更长维护周期、更高净化效率、更低投入和运维综合平衡成本条件下使用。
